Interpretando sensores digitales en ChucK desde Arduino

El siguiente ejemplo permite conectar diferentes sensores a Arduino digitales y ser interpretados por ChucK. La cantidad de sensores, dependerá en primera instancia de las capacidades del Arduino.

Los montajes mostrados a continuación pueden hacer uso de los mismo códigos de programación.

Si se requiere extensiones (como aumentar la cantidad de sensores) los cambios en el código relativamente sencillos de hacer.

Montajes

Láser y foto-sensor

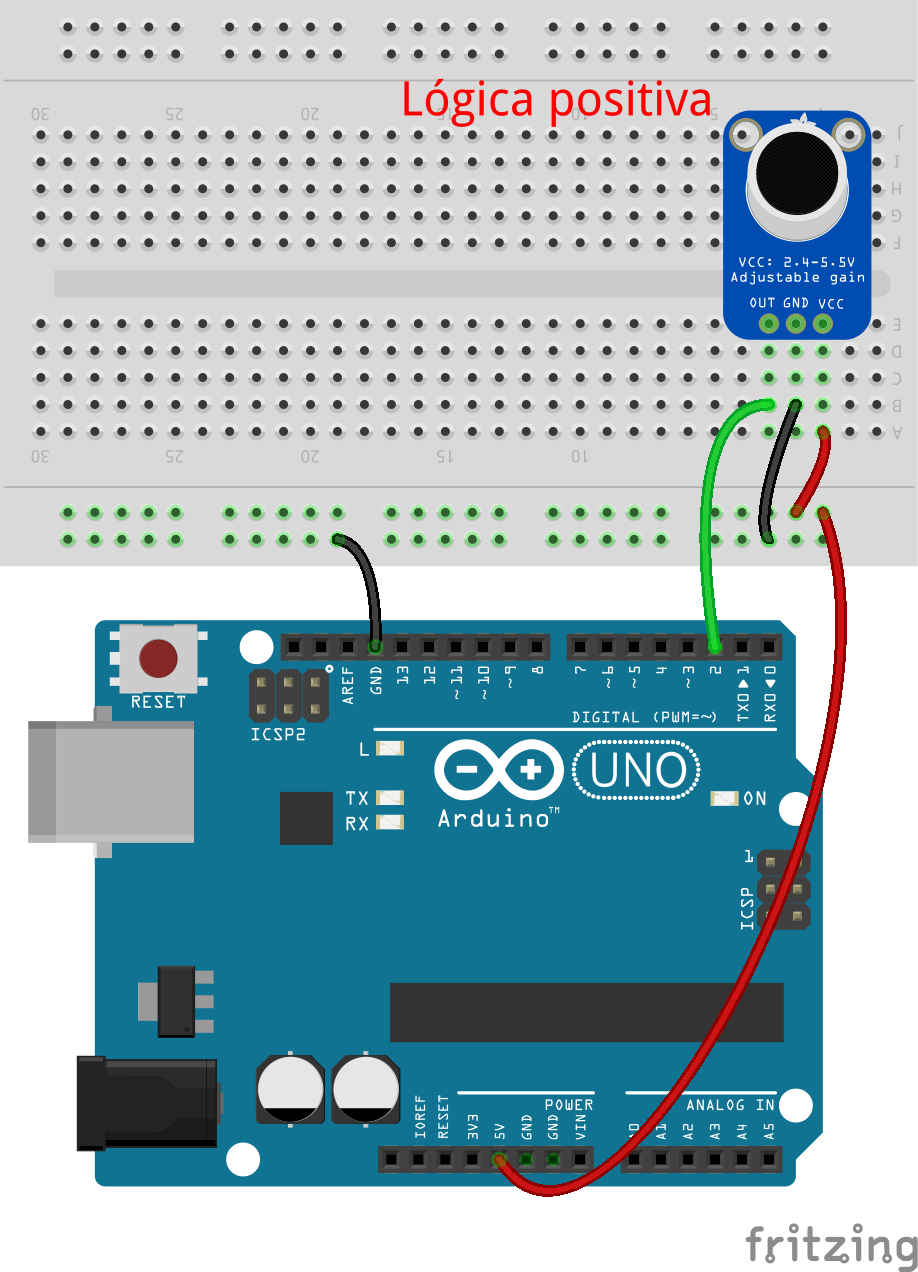

Micrófono digital

Interruptores en lógica negativa

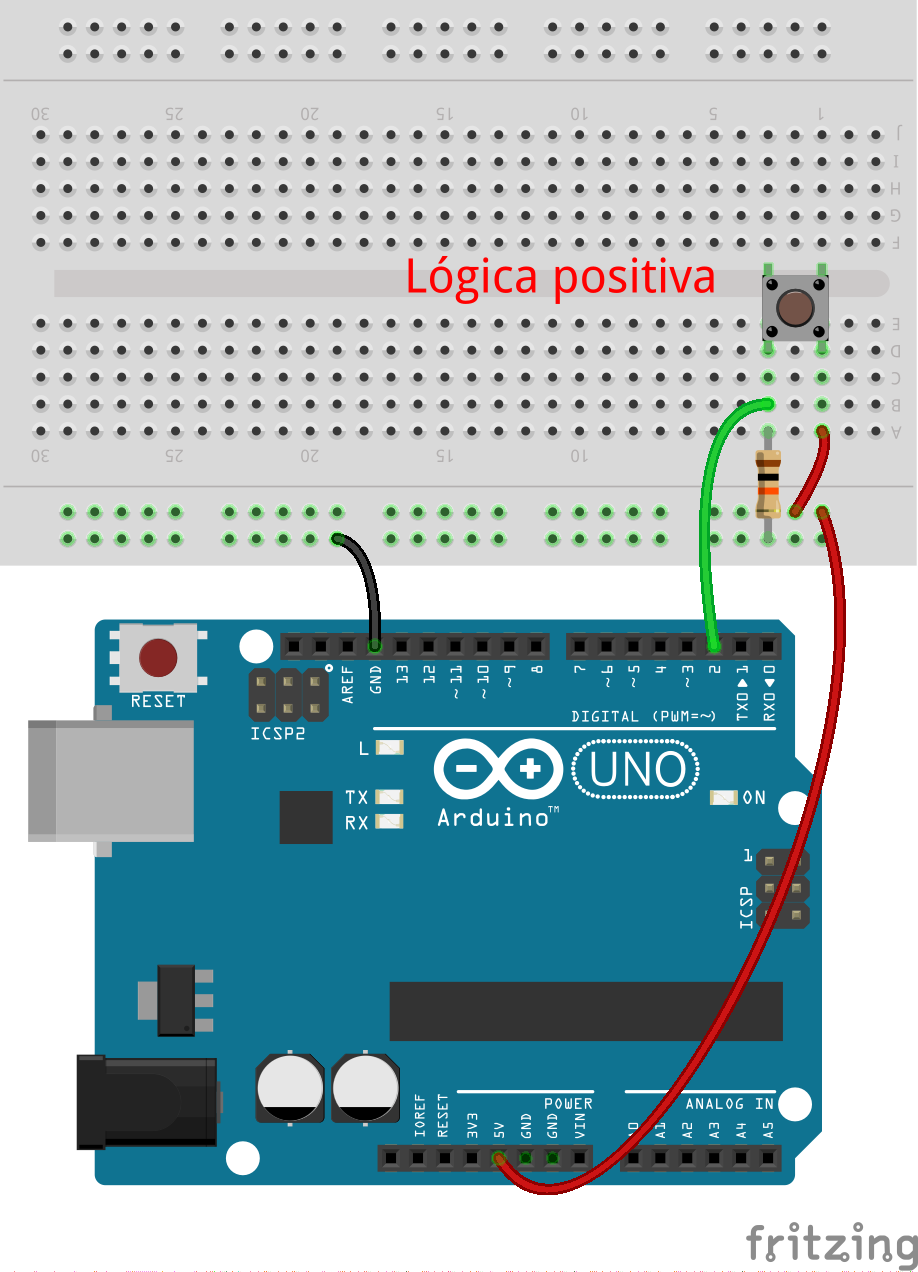

Interruptores en lógica positiva

Código de ejemplo

Código ChucK

/*
 * @file photo_sensor_and_laser.ck
 * @brief Permite capturar dese el puerto serial diferentes lecturas
 *  de sensores digitales e interpretar desde ChucK.
 * @author: Johnny Cubides
 * contact: catalejoeducacion@gmail.com, jgcubidesc@gmail.com
 * date: Oct 03, 2018
 * license: GPL
 */
//*********** CONFIGURACION PUERTO SERIAL *************
<<<"Listando puertos seriales">>>;
SerialIO.list() @=> string list[];
for(int i; i < list.size(); i++){
   <<< i, ":", list[i] >>>;
}
<<<"Iniciando puerto serial">>>;
SerialIO arduinoCom;
//Seleccionar el puerto serial de interés
//con el índice de la lista anterior
arduinoCom.open(0, SerialIO.B9600, SerialIO.ASCII);

1 => int MAX_DIGITAL_SENSOR;
SinOsc osc[MAX_DIGITAL_SENSOR];
[60 ] @=> int midi[];
[0.5] @=> float volumen[];

for(0 => int i; i< MAX_DIGITAL_SENSOR; i++)
{
    osc[i] => dac;
    midi[i] => Std.mtof => osc[i].freq;
    0 => osc[i].gain;
}

// Variables
string line; // Guarda los valores recogidos por el puerto serial
int valueSensors; // Guarda el valor de los sensores
50::ms => dur myTime; // Cada cuanto se actualizarán los sonidos

fun void readSerial()
{
    while(true)
    {
        arduinoCom.onLine() => now;
        arduinoCom.getLine() => line;
        if(line == "D")
        {
            arduinoCom.onLine() => now;
            arduinoCom.getLine() => line;
            Std.atoi(line) => valueSensors;
        }
    }
}

fun void playSond()
{
    while(true)
    {
        for(0 => int i; i< MAX_DIGITAL_SENSOR; i++)
        {
            volumen[i]*(valueSensors & (1 << i)) => osc[i].gain;
        }
        myTime => now;
    }
}

spork ~ readSerial();
spork ~ playSond();

while(true) 1::second => now;

Código Arduino

/*
 * @file digital_reads.ino
 * @brief Permite hacer diferentes lecturas digitales optimizandolas y
 *  enviándolas por puerto serial
 * @author: Johnny Cubides
 * contact: catalejoeducacion@gmail.com, jgcubidesc@gmail.com
 * date: Oct 02, 2018
 * license: GPL
 *
 * Peso dado a cada sensor
 * 128
 * |64
 * ||32
 * |||16
 * ||||8421
 * ||||||||
 * 76543210 --> Posición de cada sensor
 * ||||||||_ primer sensor
 * |||||||__ segundo sensor
 * ||||||___ tercer sensor
 * |||||____ Cuarto sensor
 * ||||_____ Quinto sensor
 * |||______ Sexto sensor
 * ||_______ Séptimo sensor
 * |________ Octavo sensor
 *
 * Por cada sensor actico, (un uno lógico), al digital_value se suma un peso.
 * Ejemplo:
 *  pimer sensor activo         --> digital_value = 1
 *  segundo sensor activo       --> digital_value = 2
 *  tercer sensor activo        --> digital_value = 4
 *  los tres sensores activos   --> digital_value = 4+2+1 = 7
 *  Ocho sensores activos       --> digital_value = 128+64+32+16+8+4+2+1 = 255
 * Nota:
 *  No hay ninguna combinación que permita obtener el mismo resultado, es así
 *  que se puede distinguir qué sensor o qué sensores están activos.
 */
// Máxima cantidad de sensores digitales a conectar
#define MAX_DIGITAL_SENSOR 1 //Poner la cantidad que usted vaya a usar
#define BAUDRATE 9600 //9600 o 115200
#define DELAY 1 //Tiempo en milisegundos
#define INITIAL 0

// Definición de sensores: pin, valor digital, valor digital antiguo
struct Digital_Sensor{
    int pin_number[MAX_DIGITAL_SENSOR];
    bool logic[MAX_DIGITAL_SENSOR];
    int digital_value;
    int digital_value_old;
};

// Creación de sensores digitales; tenga en cuenta la lógica del sensor
struct Digital_Sensor digital_sensors = {
    // Poner el número de pin de los sensores según el orden que usted haya
    // establecido; la cantidad de pines debe coincidir con el MAX_DIGITAL_SENSOR.
    {2},
    {1}, //Lógica: 0 -> positiva; 1 -> negativa
    INITIAL,
    INITIAL
};

// Enviar lecturas digitales
void send_digital_readings(void);

void setup()
{
    // Configuración de pines como entradas de información de sensores
    for(int i=0; i < MAX_DIGITAL_SENSOR; i++)
    {
        pinMode(digital_sensors.pin_number[i], INPUT);
    }
    // Velocidad de comunicación con el PC
    Serial.begin(BAUDRATE);
}

// Ejecución de programa principal
void loop()
{
    send_digital_readings();
}

void send_digital_readings(void)
{
    // Lectura de sensores digitales
    for (int i = 0; i < MAX_DIGITAL_SENSOR; i++)
    {
       digital_sensors.digital_value |= ((int)(digital_sensors.logic[i]^digitalRead(digital_sensors.pin_number[i])))<<i;
    }
    // Envío de lectura digital
    if(digital_sensors.digital_value != digital_sensors.digital_value_old){
        // Si tiene solo éstas entradas digitales, puede omitir la siguiente línea comentandola
        Serial.println("D");
        // Enviando el valor de los sensores digitales
        Serial.println(digital_sensors.digital_value);
        digital_sensors.digital_value_old = digital_sensors.digital_value;
    }
    // Fin de transmisión de un paquete
    digital_sensors.digital_value = 0;
    delay(DELAY);
}
